电催化水裂解是具有发展前景的氢能生产途径，其反应过程是阴极析氢反应同时阳极析氧反应，两电极反应共同决定了水裂解效率。二者相比，析氧反应动力学更缓慢，它决定了电解水制氢的最终效率。因此，开发高效水氧化催化材料是推进水裂解制氢技术的一个关键。近年来，大量的非贵金属水氧化催化材料相继被报道，有些活性甚至超过了贵金属催化剂IrO₂（代表性的高活性贵金属产氧催化剂）。但是，已报道的非贵金属产氧催化材料稳定性还不能达到期望，一般只有几十小时，仅个别可稳定上百小时。

在此背景下，无机合成与制备化学国家重点实验室邹晓新课题组提出了“腐蚀工程”策略制备水氧化电极材料的新方法，即通过调控铁质基材的室温腐蚀反应，优化铁的腐蚀产物，获得了高活性的产氧催化材料。值得强调的是，该催化材料稳定性超过6000小时。

研究亮点1：巧妙干预了铁腐蚀反应

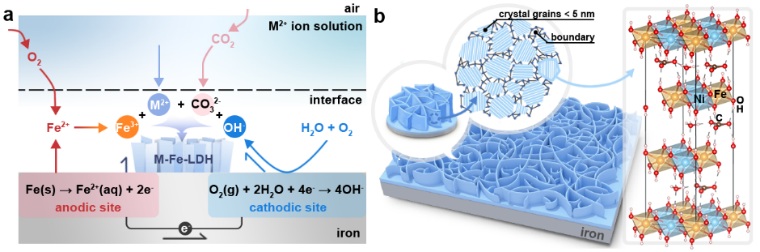

铁腐蚀是生活中常见的，被人们“厌恶”的反应，反应过程为Fe+O₂+H₂O生成铁锈。但从材料制备的角度来说，该反应易发生而且绿色无害，是一个非常理想的制备方法。研究人员在水中引入二价金属离子，在室温下，腐蚀反应如期发生，但产物不是铁锈（FeO_x），而是含铁的层状双金属氢氧化物。

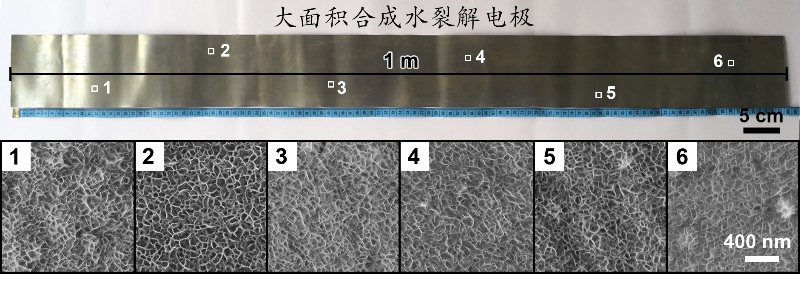

研究亮点2：实现了水氧化电极的大面积制备

由于该腐蚀反应在室温下发生，不需要任何能量输入，容易实现放大反应。

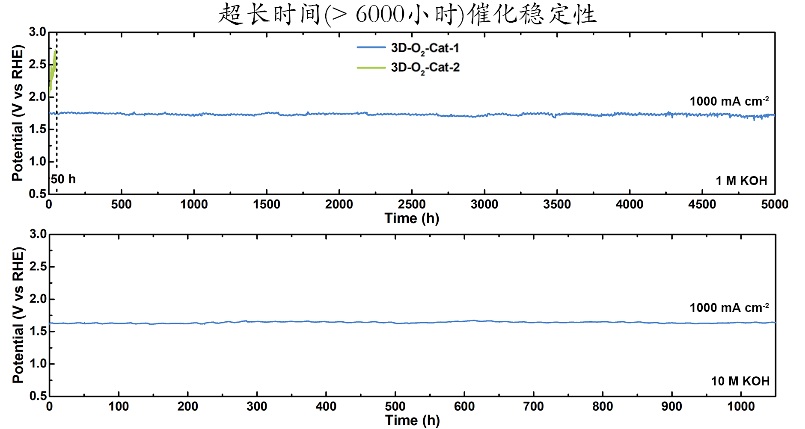

研究亮点3：实现了超长时间（>6000 h）的催化稳定性

相关工作发表在Nat. Commun.上,标题为“Corrosion engineering towards efficient oxygen evolution electrodes with stable catalytic activity for over 6000 hours”。

  文章链接：
